X开发有限责任公司高压新装供电方案

用电申请情况

1、客户名称：XX开发有限责任公司（户号：     ）

2、用电地址：XX西面华信香江花园(地税局旁)

3、用电用途：房地产小区用电，本次报装为17层1#、2#住宅楼，4层食堂等居民、消防、动力、公共照明用电。

4、用电性质：居民生活、非工业、非居民照明。其中电梯、泵房、消防设施、应急照明用电等属三级负荷

5、小区用电负荷计算：

    居民生活用电：204户； 68户按8kW/户，计算得544kW ；136户按10kW/户，计算得1360kW，总1904kW，配置系数取0.5，得居民生活用电容量952kVA；

    居民生活安装壹台1000kVA变压器

    非工业用电：162kW（动力），166kW（消防动力），得非工业用电166kW（客户提供）；

    非居民用电：食堂60kW；地下室、楼梯、消防照明：80kW （客户提供）；

    非工业、非居民新装壹台400kVA变压器。

6、总报装容量：1×1000kVA +1×400kVA干式变压器，总容量：1400kVA；

7、报装情况：“怡和花园”小区总建筑面积为36029.82m2，总户数为204户。客户本次报装为整个小区的居民、消防、动力及非居民照明用电。本次客户预计交房用电的时间为明年12月,目前尚未开工。

供电方案

一、 报装范围：本次报装为 “怡和花园”的204户居民生活、非工业及非居民照明的用电。

二、 报装容量：新装壹台1000 kVA变压器、壹台400 kVA变压器，容量为1×1000kVA+1×400kVA，总容量为1400kVA。申请单电源供电。

三、 用电性质：居民生活、非居民照明、非工业用电，其中电梯、泵房、消防设施、应急照明用电等属三级负荷。

四、 电压等级：10kV。

五、 供电电源：主电源从10kV地税开闭所备用间隔接出，变压器距离电源约100米。备用电源从客户自备发电设备供电。

六、 供电线路及有关电气设备选型配置：

1、供电线路采用10kV高压电缆敷设，供电线路的导线规范由设计单位确定，建议按经济电流密度选择导线。

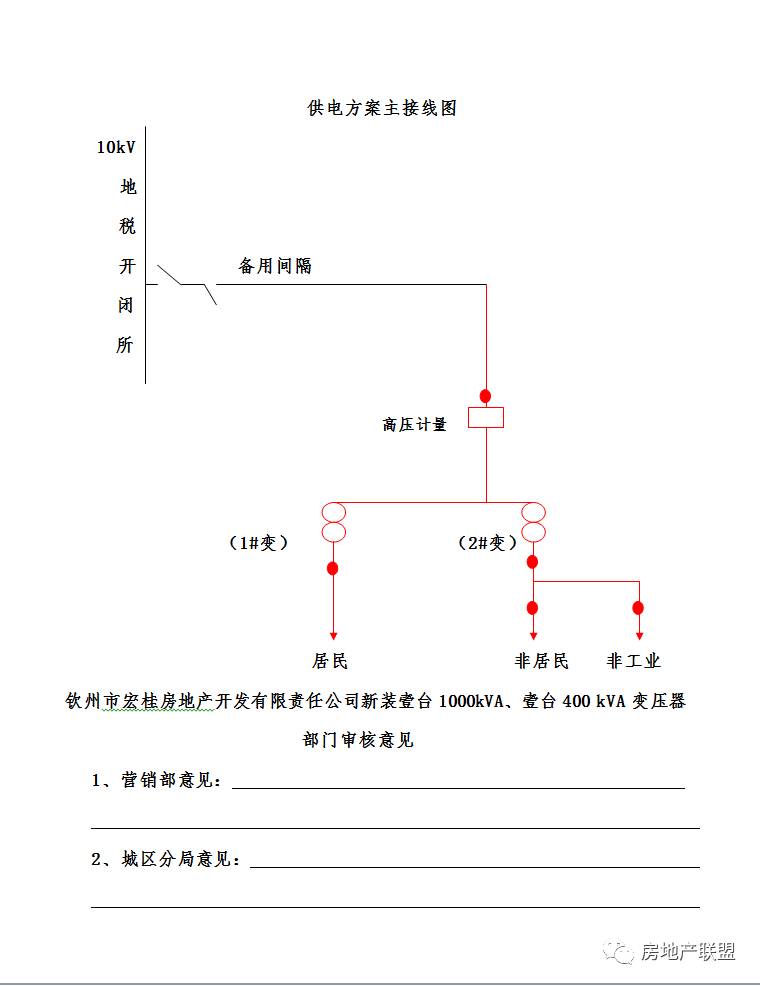

2、采用配电站方式供电。具体接线方式如供电方案主接线图所示。

3、客户自备发电机容量应能满足三类负荷用电的需要。

4、客户须按桂经能源[2005]453号文的要求，出资安装电力需求侧管理终端。本次工程需安装电力需求侧管理终端壹套，安装在高压侧。

5、新装配变必须按容量配备无功补偿装置，400kVA补偿容量为120kvar、1000kVA补偿容量为300kvar。

6、居民住宅用电应实行一户一表计量方式，采用低压集中抄表系统，低压集中抄表系统需满足自动化抄表系统技术要求。一户一表的安装应满足广西壮族自治区地方标准《居住区供配电设施建设规范》的要求。

七、计量方式及配置：

（一）、计量方式

总计量采用高压侧计量，在10kV高压进线侧计量，计量装置安装在配电站专用高压计量柜内。采用三相四线接线方式。

按不同用电性质的分类计量采用低压计量方式。分别安装用于计量居民、非居民照明、非工业用电类别的计量。采用三相四线接线方式。

（二）、计量装置的配置

1、高压计量配置：

配置0.2/0.5级10/√3/0.1/√3kV双绕组单相电压互感器三只，0.2S/0.5 S级100/5A双绕组单变比高压电流互感器三只，3×1.5（6）A、3×57.7/100V三相四线多功能电子表壹块，作为高压总计量及损耗电量计算依据。

2、低压计量配置：

（1）1000kVA（1#）变低压侧：

配置0.5S级1500/5A低压电流互感器三只、 1.5（6）A、3×220/380V三相四线多功能电子表一只，作为1#变低压总计量及居民生活用电计量依据。

（2）400kVA（2#）变低压侧：

配置0.5S级600/5A低压电流互感器三只、 1.5（6）A、3×220V/380V三相四线多功能电子表一只，作为2#变低压总计量及参考用电计量电量依据。

在总计量后配置400/5A低压电流互感器三只、 1.5（6）A、3×220V/380V三相四线多功能电子表一只，作为非工业用电计量依据。

在总计量后配置300/5A低压电流互感器三只、 1.5（6）A、3×220V/380V三相四线多功能电子表一只，作为非居民照明用电计量依据。

八、业扩费用

客户须按广西壮族自治区物价局文件桂价格[2008]523号文的要求，缴纳城市电缆工程建设费，具体为：250元/千伏安×1400千伏安=350000.00元整（叁拾伍万元整）。

九、其他事项

1、本方案不具备带电作业条件，建议采用停电作业方式接火。依据本方案办理停电接火手续。

2、客户新建或改造配电设施须具备相应的规划定点文件，并向我局客户服务中心递交一份规划定点文原件。

3、客户接到本方案后，请详细阅读《供电方案答复书》背面的客户报装需知。严格按需知的要求开展受电工程的相关工作。

4、客户可自主选择有相应资质的设计、施工、设备材料供应单位。

5、根据《电力供应与使用条例》和国家有关规定，在用户的受送电装置上作业的人员，必须取得电力管理部门颁发的“电工进网作业许可证”。客户须在受电工程送电前将持证人员报供电局备案。

十一、方案有效期

根据《供电营业规则》第二十一条规定，本供电方案自批复之日起有效期为壹年。
